產品功能
高解析度畫面質量
NTSC/PAL雙視頻制式
畫面自動切換功能
通道畫質獨立調整
英文語言菜單
兩個畫中畫功能，一個畫中畫顯示位置可調，并且通道可調
兩個畫面功能，顯示畫面位置可調，并且通道可調
兩個畫中畫，一個畫中畫顯示位置可調，并且通道可調
ZOOM電子放大功能，可選擇任意的放大區域
高品質畫面凍結功能，支持多畫面顯示下同時凍結多個通道畫面功能
畫面丟失報警功能
60組事件記錄（移動偵察和畫面丟失報警記錄）
可任意編輯通道號
屏幕位置可調整和報警時間長短可設置
支持紅外線遙控器操作
詳細功能參數
| 產品型號 | ST400 四路畫面分割器 |
| 主芯片方案 | TW2823 |
| 制式 | NTSC/PAL |
| 實時 | 是 |
| 畫面刷新率 | PAL制：25幀/秒；NTSC制：30幀/秒 |
| 總資源 | PAL制：150幀/秒；NTSC制：180幀/秒 |
| 視頻標準 | PAL制：720 X 576，25幀/秒；NTSC制：720 X 480，25幀/秒 |
| 語言 | 中/英 |
| 視頻輸入 | 4路視頻信號輸入，峰值：1Vp-p，阻抗：75Ω 1路錄像回放視頻信號輸入，峰值：1Vp-p，阻抗：75Ω |
| 視頻輸出 | 1路BNC主監視輸出，峰值：1Vp-p，阻抗：75Ω 1路BNC副監視輸出，峰值：1Vp-p，阻抗：75Ω |
| 音頻 | 4路音頻輸入（RCA） 2路音頻輸出（RCA） |
| 自動切換時間 | 0 ~ 99秒 |
| 視頻調度 | 亮度、對比度、飽和度、色調、銳利度調整 |
| 事件記錄 | 支持60組事件記錄 |
| 報警持續時間 | 可編程2 ~ 999秒，初始化值為4秒 |
| 畫面顯示格式 | 順序切換，單畫面，畫中畫，畫面凍結功能，電子放大 |
| 操作方式 | 前面板，遙控，電腦，二/三維鍵盤 |
| 電源功耗 | DC 12V，4.5W（350mA） |
| 工作環境 | 溫度-10℃ ~ 60℃，濕度10% ~ 90% |
| 毛重 | 0.5KG |
| 產品尺寸 | 145mm（長）*100mm（寬）*25mm（高） |
| 內包裝規格 | 162mm（長）*130mm（寬）*45mm（高） |
| 外包裝規格 | 340mm（長）*240mm（寬）*275mm（高），20臺/箱 |

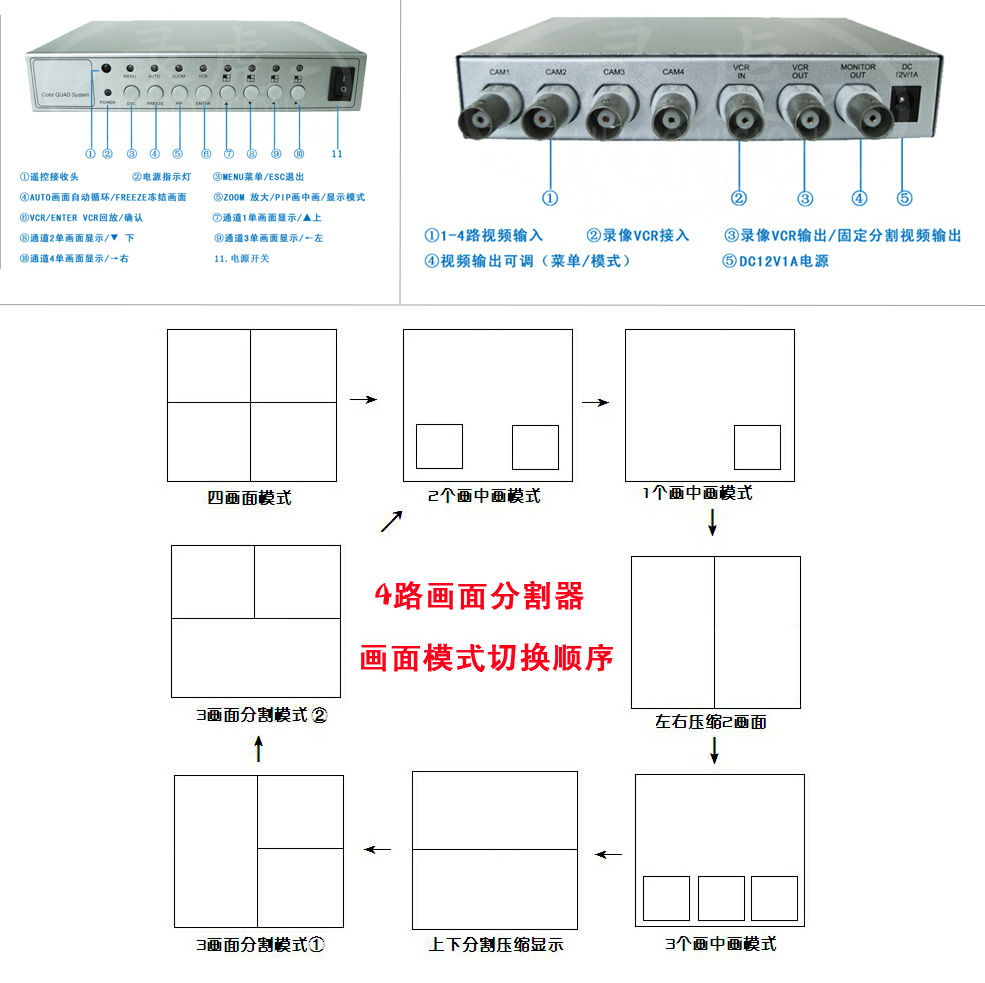

接線示意圖
